GEPRC O4 Wide 轉接套件 DJI O4 圖傳 CNC鋁合金外殼 散熱 鏡頭轉接件 穿越機改裝 電翼動力

【GEPRC DJI O4 Wide 轉接套件】

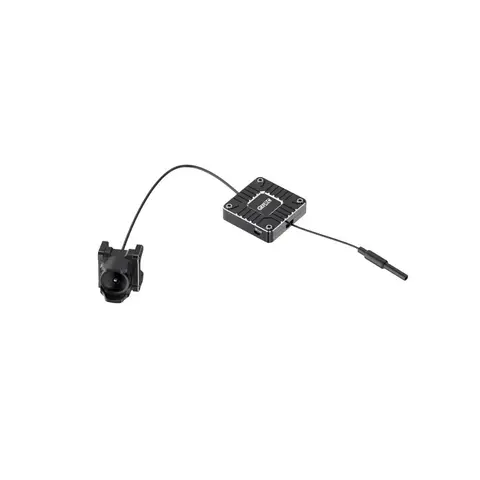

DJI O4 Wide 專用改裝套件，包含 CNC 鋁合金圖傳模組上下殼與鏡頭轉接件。

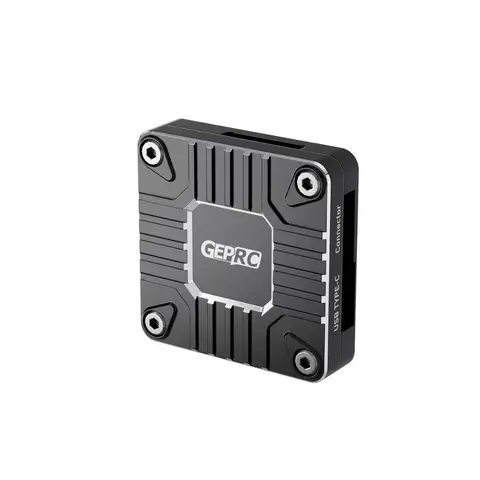

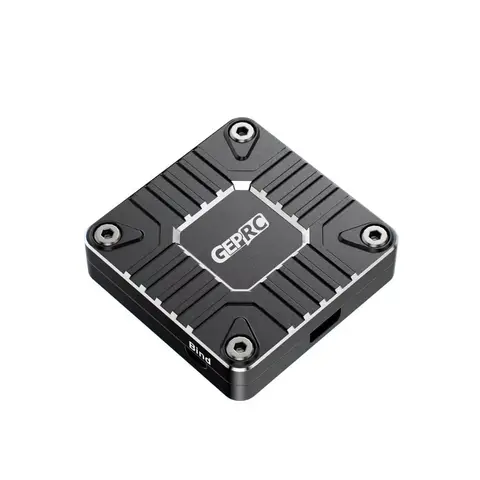

鋁合金外殼取代原廠塑料件，提升散熱面積，
搭配導熱矽膠片將模組熱量導出，改善長時間錄影與高溫環境下的運作條件。

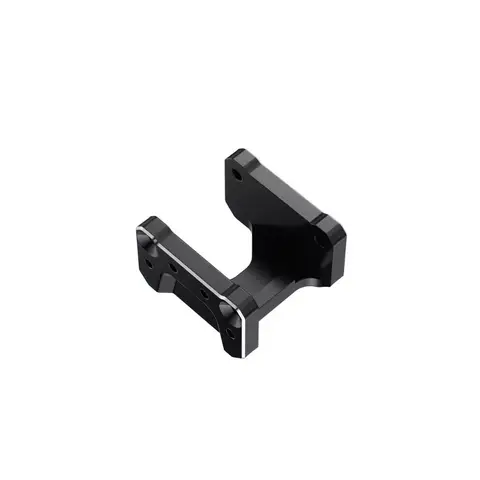

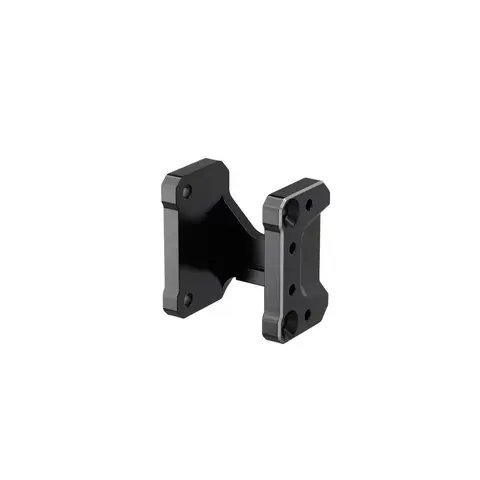

鏡頭轉接件則提供不同機架上的鏡頭安裝角度與固定方式。

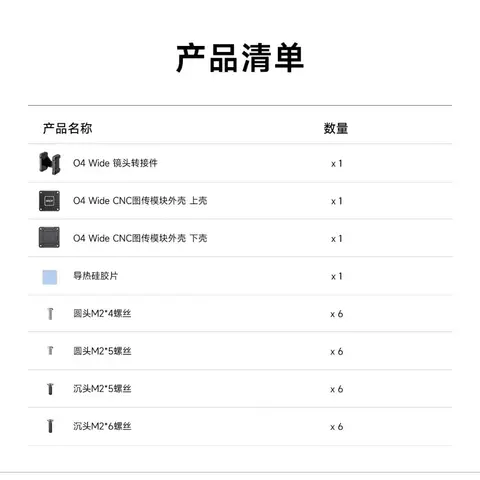

■ 發貨清單
O4 Wide 鏡頭轉接件 ×1
O4 Wide CNC 圖傳模組外殼 上殼 ×1
O4 Wide CNC 圖傳模組外殼 下殼 ×1
導熱矽膠片 ×1
圓頭 M2×4 螺絲 ×6
圓頭 M2×5 螺絲 ×6
沉頭 M2×5 螺絲 ×6
沉頭 M2×6 螺絲 ×6

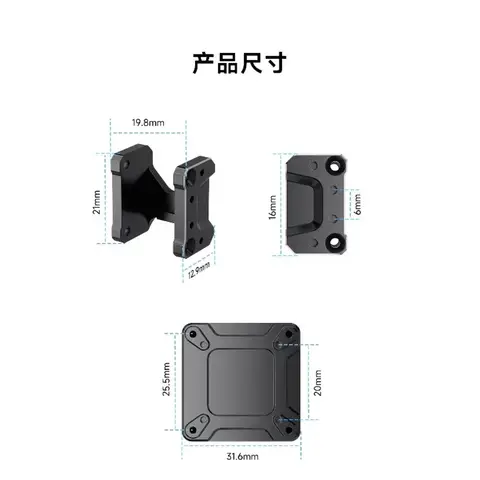

■ 鏡頭轉接件尺寸
整體寬度：19.8 mm
整體高度：21 mm
厚度：12.9 mm
側面高度：16 mm
側面孔距：6 mm

■ 圖傳模組外殼尺寸
外形：31.6 × 25.5 mm
安裝孔距：20 mm

■ 商品特點
1. CNC 鋁合金材質，散熱面積大於原廠塑料外殼
2. 附導熱矽膠片，協助模組熱量傳導至外殼
3. 鏡頭轉接件提供額外安裝孔位，機架適配彈性更高
4. 完整附贈四種規格 M2 螺絲，各 6 顆，安裝不必另外找料

■ 適用機型
DJI O4 Wide（O4 廣角版）圖傳模組
※ 僅適用 O4 Wide，不適用 O4 Pro、O4 Lite 或 O3
※ O4 系列各版本模組尺寸不同，下單前請務必確認你手上的版本

■ 安裝注意（務必閱讀）
1. 安裝需自行拆卸原廠外殼，過程會接觸排線與模組本體。
排線極為脆弱，拆裝時請勿拉扯或反折，斷裂後無法修復。
2. 導熱矽膠片需貼合於發熱區與外殼之間，貼歪或遺漏會失去散熱效果。
3. 鎖螺絲請勿過度施力。鋁件與模組之間過度鎖緊可能壓迫 PCB 造成損壞。
4. 螺絲長度請依實際孔位選用，過長會頂到內部元件。
5. 鋁合金外殼具導電性，安裝時請確認未接觸到裸露焊點或造成短路。
6. 改裝後模組重量會增加，輕量化機型請自行評估配重影響。

■ 購買前請了解
1. 本商品為改裝配件，不含 DJI O4 Wide 圖傳模組本體，僅為外殼與轉接件。
2. 自行拆裝原廠模組可能影響 DJI 原廠保固，請自行評估後再購買。
3. 因安裝不當、排線損壞、螺絲過長頂傷或短路造成的模組損壞。
4. 鋁合金外殼可提升散熱條件，實際降溫幅度受環境溫度、氣流、機架配置與使用方式影響，
無法保證特定溫度數值。
5. 不具備防水功能。

■ 代工安裝服務
拆裝 O4 模組風險偏高，排線一斷就是整顆報銷。
若你不確定自己能處理，我們提供代工安裝服務，
