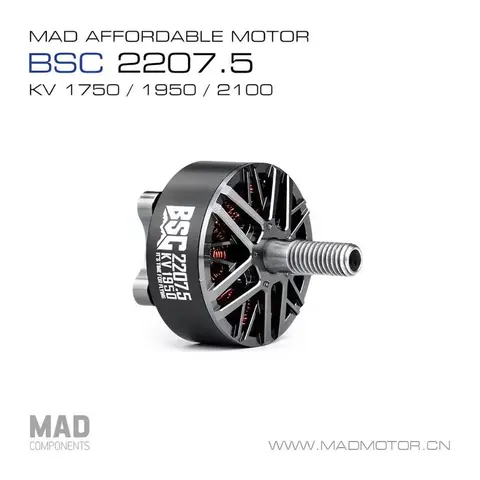

MAD BSC2207.5 無刷馬達 1750KV 1950KV 5吋 6S 花飛 競速 穿越機 電翼動力

【MAD BSC2207.5 V1.0 無刷馬達】

MAD Components BSC 系列 2207.5 馬達。
12N14P 定子配置，6S 使用，提供 1750KV 與 1950KV 兩種版本。
原廠提供完整 6S 推力測試數據，可直接評估電調與配置需求，
不必靠猜的。

■ 規格選擇（下單時請指定）
【2207.5 / 1750KV】
【2207.5 / 1950KV】

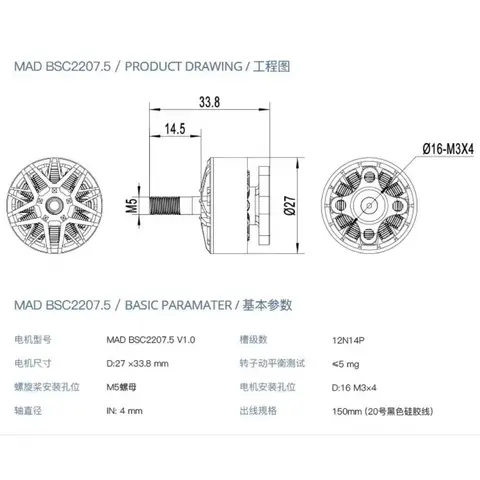

■ 共通規格
型號：MAD BSC2207.5 V1.0
定子規格：12N14P
馬達尺寸：D 27 × 33.8 mm
機身高度：14.5 mm
軸徑：4 mm
螺旋槳安裝：M5 螺帽
馬達安裝孔位：Ø16 M3×4
出線規格：150mm、20AWG 黑色矽膠線
轉子動平衡：≦5 mg

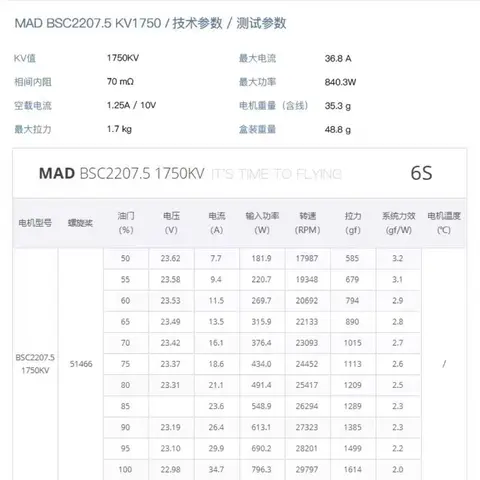

■ 1750KV 技術參數
KV 值：1750KV
相間內阻：70 mΩ
空載電流：1.25A @ 10V
最大電流：36.8 A
最大拉力：1.7 kg
最大功率：840.3 W
馬達重量（含線）：35.3 g
盒裝重量：48.8 g

■ 1950KV 技術參數
KV 值：1950KV
※ 詳細電氣參數請見下方推力測試數據

═══════════════════════════
■ 6S 推力測試數據
═══════════════════════════

【1750KV ＋ 51466 槳】
油門 電流(A) 轉速(RPM) 拉力(g) 效率(gf/W)
50% 7.7 17987 585 3.2
60% 11.5 20692 794 2.9
70% 16.1 23093 1015 2.7
80% 21.1 25417 1209 2.5
90% 26.4 27323 1385 2.3
100% 34.7 29797 1614 2.0

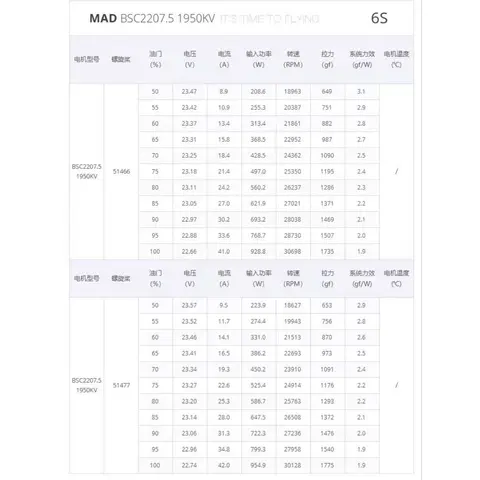

【1950KV ＋ 51466 槳】
油門 電流(A) 轉速(RPM) 拉力(g) 效率(gf/W)
50% 8.9 18963 649 3.1
60% 13.4 21861 882 2.8
70% 18.4 24362 1090 2.5
80% 24.2 26237 1286 2.3
90% 30.2 28038 1469 2.1
100% 41.0 30698 1735 1.9

【1950KV ＋ 51477 槳】
油門 電流(A) 轉速(RPM) 拉力(g) 效率(gf/W)
50% 9.5 18627 653 2.9
60% 14.1 21513 870 2.6
70% 19.3 23910 1091 2.4
80% 25.3 25763 1293 2.2
90% 31.3 27236 1476 2.0
100% 42.0 30128 1775 1.9

※ 以上為原廠 6S 實驗室測試數據，測試電壓約 22.6～23.6V
※ 實際飛行數值會因電池狀態、散熱、氣流與機架配置而有差異

■ 這張表怎麼看
1. 單顆最大電流 1750KV 約 34.7A、1950KV 約 41～42A。
四軸滿油門瞬時總電流可達 140～170A，
選配電調請以此為基準預留餘裕，不要用剛好打平的規格。

2. 單顆滿油門拉力 1.6～1.8kg，四軸總推力約 6.4～7.1kg。
五吋機常見全重 600～750g，推重比相當充足。

3. 效率欄（gf/W）數字越高越省電。
兩款都在低油門區效率最佳，長時間巡航建議維持在 50～70% 油門區間。

4. 1750KV 在同油門下電流明顯較低，續航較好；
1950KV 滿油門拉力較高，爆發力較強。

■ KV 值怎麼選
1750KV：同油門電流較低，續航較好，扭力表現佳。
適合較重配置、掛載 GoPro 或 Action Camera、
以及偏好順暢推力的飛行風格。

1950KV：轉速與滿油門拉力較高，反應更直接。
適合追求爆發力、快速加減速與急轉的花飛與競速。

兩者外型尺寸與重量接近，差異主要在飛行手感與電流表現。

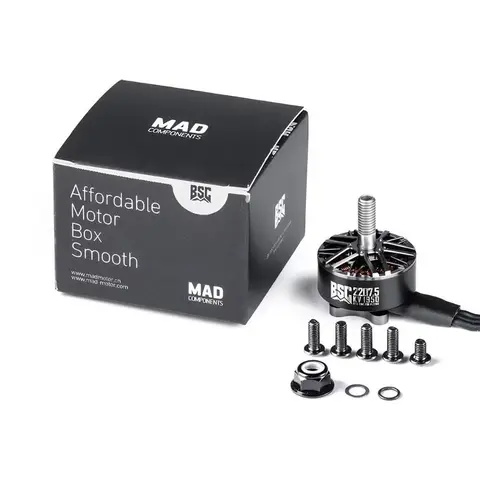

■ 發貨清單
馬達 ×1
M3 馬達螺絲 ×5
M5 防鬆螺帽 ×1
墊片 ×2
（依包裝實際內容為準，本頁面為單顆售價）

■ 商品特點
1. 原廠提供完整 6S 推力數據，可直接評估電調餘裕與配置
2. 12N14P 定子配置，五吋主流規格
3. 20AWG 加粗矽膠線，150mm 長度，不必另外接長
4. 轉子動平衡 ≦5mg，降低震動對陀螺儀的影響
5. 附贈原廠配對長度螺絲、防鬆螺帽與墊片

■ 購買前請務必確認
1. 本頁面為單顆售價。一組四顆請調整數量或選購四入規格。
2. 安裝孔位為 Ø16 M3×4，請確認你的機架臂孔距相符。
3. 軸徑 4mm，螺旋槳以 M5 螺帽固定，請確認槳葉軸孔相容。
4. 上述測試數據使用 51466 與 51477 槳葉。
若你使用不同槳葉（更大螺距、更多葉片），電流會明顯高於表中數值，
請據此評估電調與電池放電能力。
5. 本商品不含槳葉與電調。

■ 安裝注意
1. 鎖馬達螺絲務必確認長度。螺絲過長會頂到繞線造成短路燒毀，
此情況。附贈螺絲已為原廠配對長度，建議直接使用。
2. 馬達線請預留適當長度並確實固定，避免震動造成斷線。
3. 安裝後請先無槳測試，確認馬達順序與旋轉方向正確，再裝槳飛行。
